SÉRIE HDC
MÁQUINA DE FUNDIÇÃO SOB PRESSÃO
CÂMARA FRIA
- Força de fechamento de 1800 a 88.000 kN
- Tecnologia de acionamento servo de alta eficiência
- Sistema avançado de injeção em malha fechada
- Ideal para peças estruturais automotivas e 5G

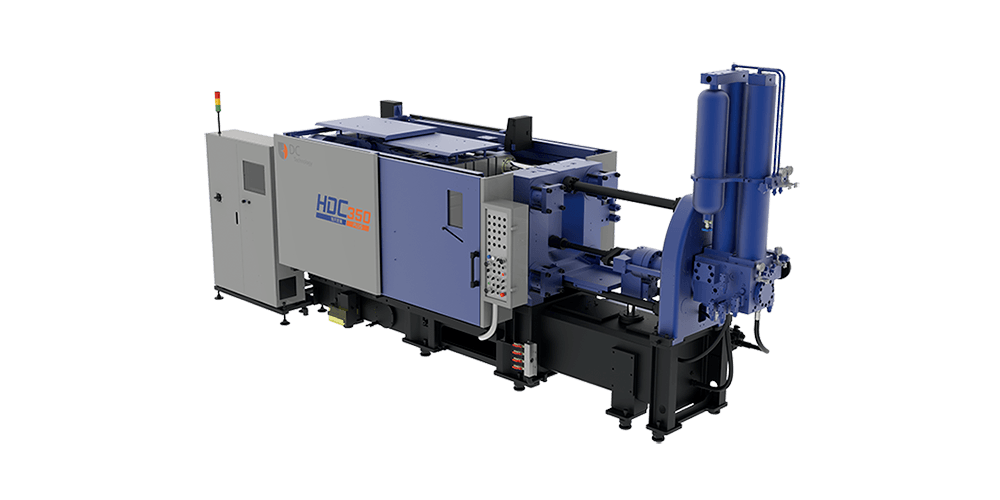

Conheça a HDC700
A HDC700 é uma máquina avançada de fundição sob pressão de câmara fria (Die Casting) com força de fechamento de 700 toneladas. Desenvolvida pela Haitian Die Casting, esta série garante altíssima precisão, estabilidade e máxima eficiência energética. Ela é projetada para atender às rigorosas demandas da indústria automotiva para a fabricação de peças estruturais leves, bem como para o mercado de equipamentos 5G e componentes eletrônicos complexos (3C).
Especificações Técnicas
| Força de fechamento (kN) | 7000 |
| Curso de fechamento (mm) | 670 |
| Força de extração (kN) | 360 |
| Curso de extração (mm) | 160 |
| Espessura do molde (mín-máx) (mm) | 350-900 |
| Tamanho da placa (Horizontal x Vertical) (mm) | 1380×1380 |
| Espaço entre colunas (Horizontal x Vertical) (mm) | 860×860 |
| Diâmetro da coluna (mm) ∅ 90 ∅ 120 ∅ 140 | ∅ |
| Força de injeção (Intensificada) (kN) | 605 |
| Curso de injeção (mm) | 650 |
| Diâmetro da ponta do êmbolo (mm) | 70/80/90 |
| Volume de injeção (alumínio) (kg) | 4.7/6.1/7.7 |
| Pressão de fundição (Intensificada) (MPa) | 157/120/95 |
| Área de fundição (cm²) | 446/583/737 |
| Área máxima de fundição (40MP) (cm²) | 1750 |
| Posição de injeção (mm) | -250 |
| Saliência da ponta do êmbolo (mm) | 280 |
| Diâmetro do flange da bucha de injeção (mm) | 165 |
| Saliência do flange da bucha na placa fixa (mm) | 15 |
| Pressão de trabalho do sistema (MPa) | 16 |
| Potência do motor/servo motor (kW) | 63.5 |
| Volume de óleo hidráulico (L) | 1100 |
| Peso de içamento de referência (T) | 32.3 |
| Dimensões gerais (C × L × A) (mm) | 9025×2270×2900 |
